发布时间：2019年09月21日 [返回列表]
● 项目地点：贵阳市花溪区
● 建筑面积：19703㎡
● 建筑高度：23.9m
● 建筑结构：多层框架结构
● 清水面积：7500㎡
● 建设单位：贵州轻工职业技术学院
● 设计单位：贵州大学勘察设计研究院三所
● 总包单位：贵州建工集团第一建筑公司
● 清水施工：北京益汇达清水建筑工程有限公司
贵州轻工职业技术学院图书馆工程位于贵阳市花溪区党武乡大学城。建筑面积为19703㎡，清水混凝土面积约7500㎡。由贵州大学设计院徐新家主持设计，建筑材料主要为青灰色装饰清水混凝土。建筑外立面造型特殊的外挑窗户及石材造型设计，是建筑的一大特色。该项目为贵州省第一个大面积异形装饰清水彩色混凝土项目，创新性的采用了低碳环保绿色的混凝土配合比技术，建筑效果获得了校方、设计及社会各界的一致认可。该项目于2018年荣获第四届银杉杯中国装饰混凝土大赛建筑类银奖、2018年度贵州省“黄果树杯”优质工程奖。
01 设计创意简介
在充分考虑周边地形地貌的情况下，设计采用融景的方式进行仿生营造——仿自然璞石，且与后面山体自然嵌固融合，有机生长，赋予建筑自然属性；同时，在建筑本身也应体现贵州的本土地域特征及衍生出来的山地文化——就建设项目的区位来看，位于贵阳市花溪区，具有丰富的石文化，例如：石墙、石雕、石屋面、石铺路、石洞等，而作为贵州的地形地貌而言，山地的高低错落及喀斯特地貌的裂隙溶蚀形成其特有的空间形态。从中我们提炼出该建筑的建筑形式：棱廓分明、雕塑感强的建筑造型；稳成、有张力的清水混凝土质感；片石纵横的建筑肌理；曲折婉转、步移景异的室内空间。
02 造型与表现力简介
清水混凝土设计根据当地山石颜色拟定，为青灰色。墙面形态有三种：青灰色的素色混凝土为载体；粗糙的片石岩面为其地域特征表象；形态各异的外窗形态让我们的“岩石”具有呼吸，如同从贵州大山中被雨水冲涮出的“璞石”一般，建筑物与大自然融为一体，朴实大方美观。

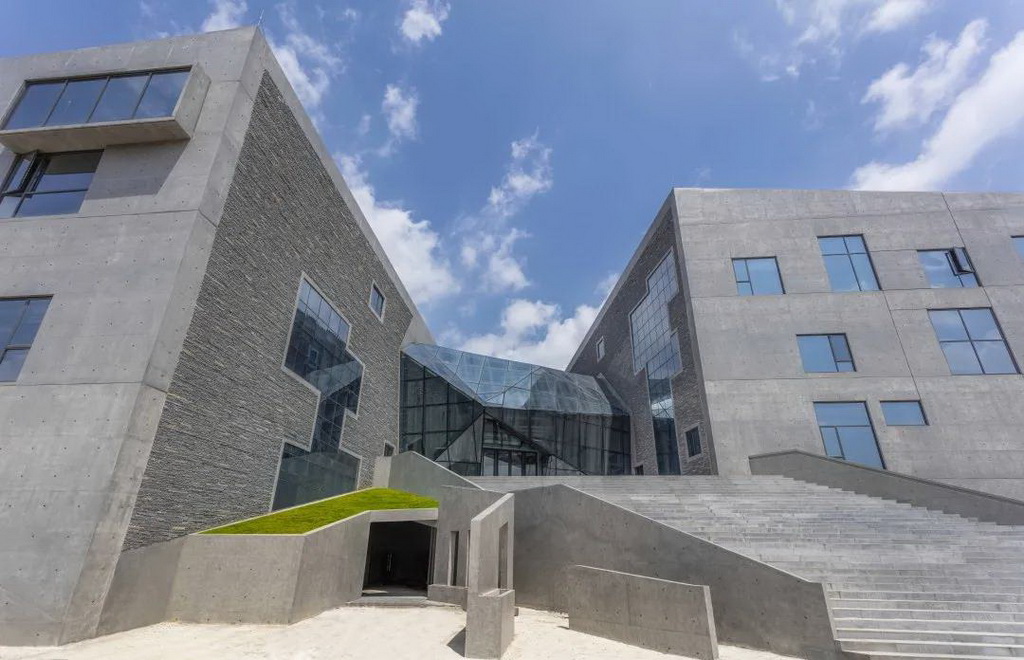

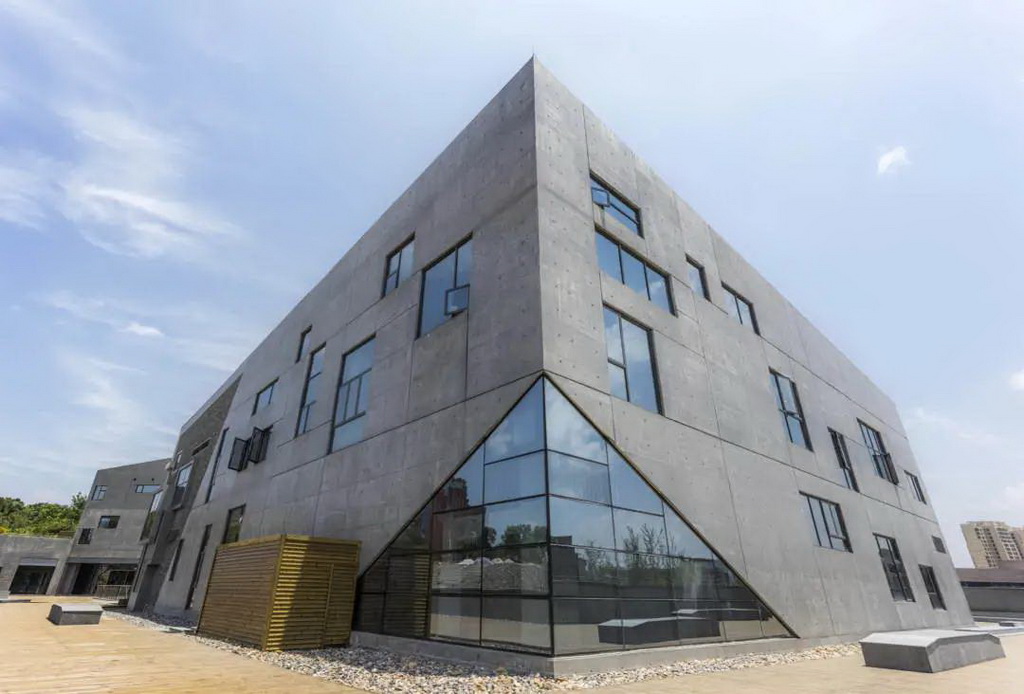

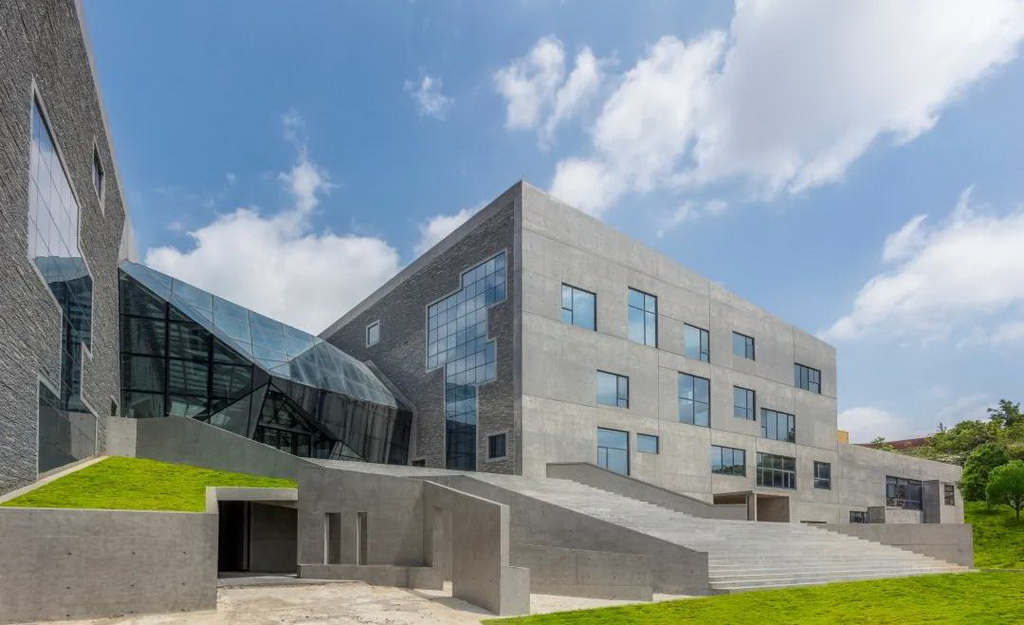

▲馆外一侧视角
▲清水混凝土外墙表面

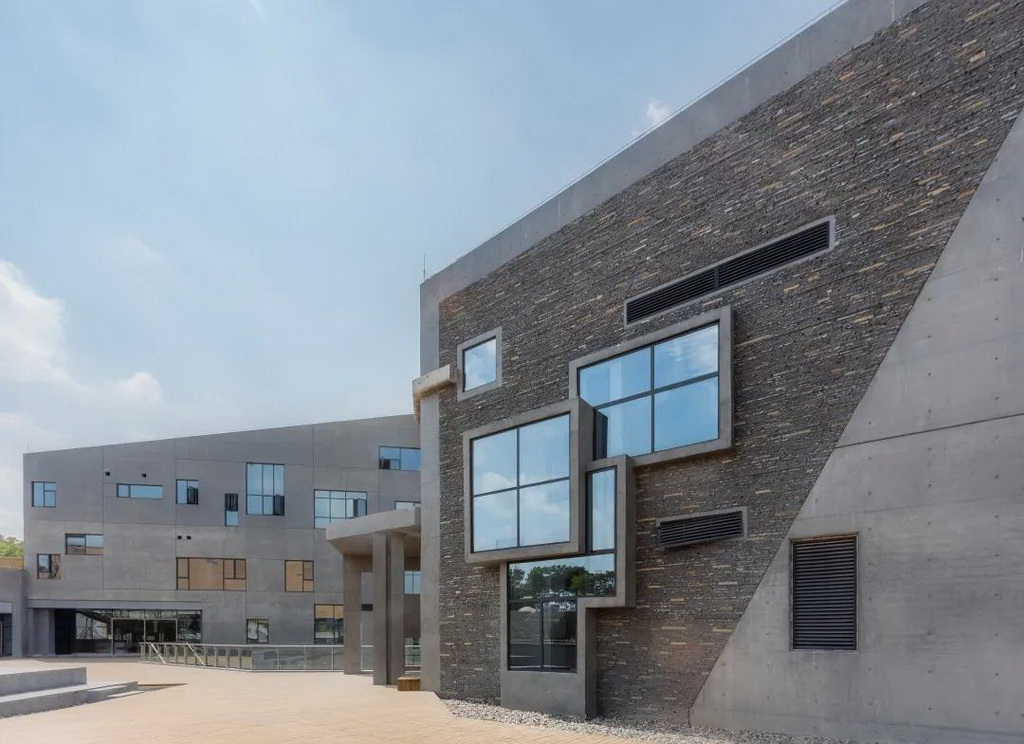

▲造型特殊的外挑窗户
03 材料与结构性能简介
本次设计采用清水混凝土与本地青石板片石嵌挂与拼贴的方式表达建筑形式，体现贵州岩石文化特征。清水混凝土是混凝土材料中最高级的表达形式，它显示的是一种最本质的美感，展现的是“素面朝天”的现代工艺技术。
▲青石板片与清水砼的拼贴

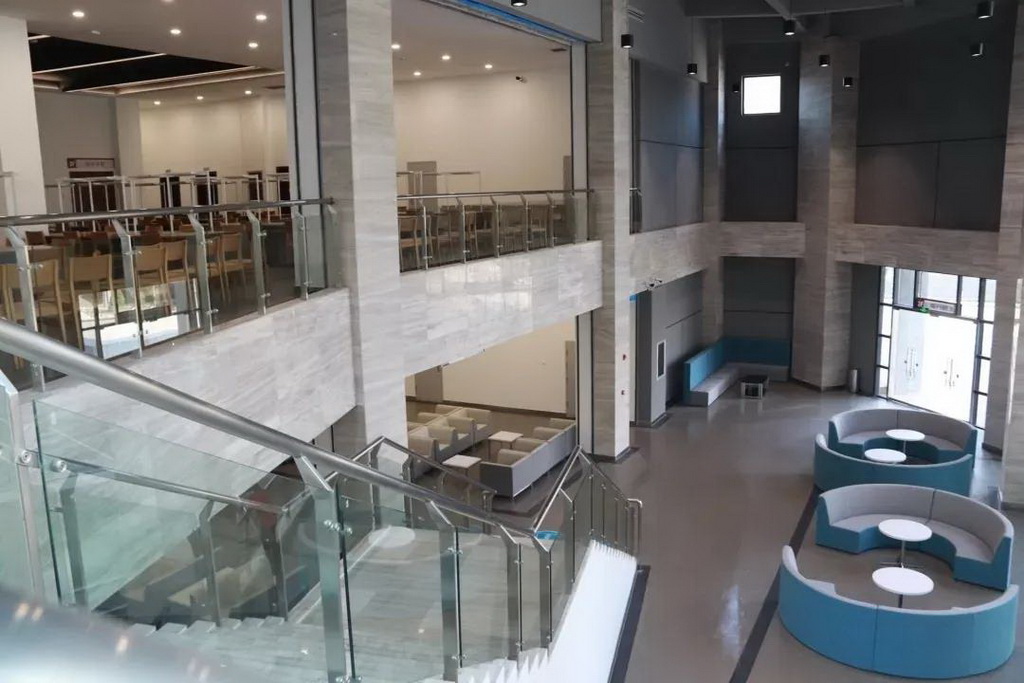

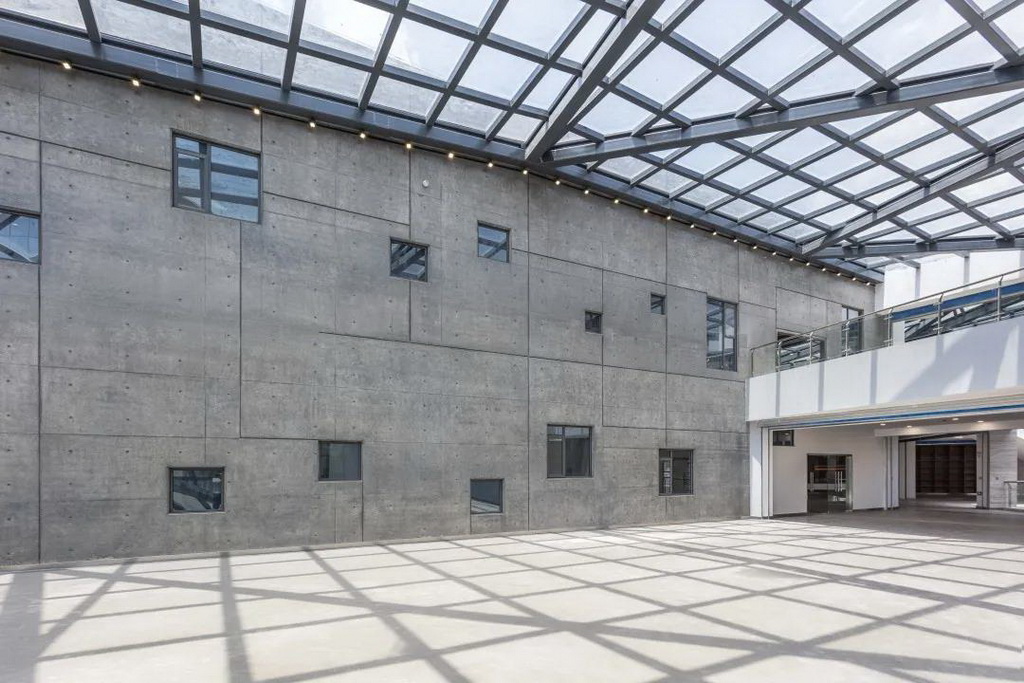

▲馆内视角
为了追求清水混凝土的外观质感与性能，我们在施工前做了大量试块来对比选出最适合建筑的清水混凝土。先以不同的配合比进行混凝土颜色的试配，干透后将选中试块放置在60摄氏度温水中分别进行48H、72H、96H不等的煮泡，观察其褪色情况。最后再让设计方、业主方选定样块。

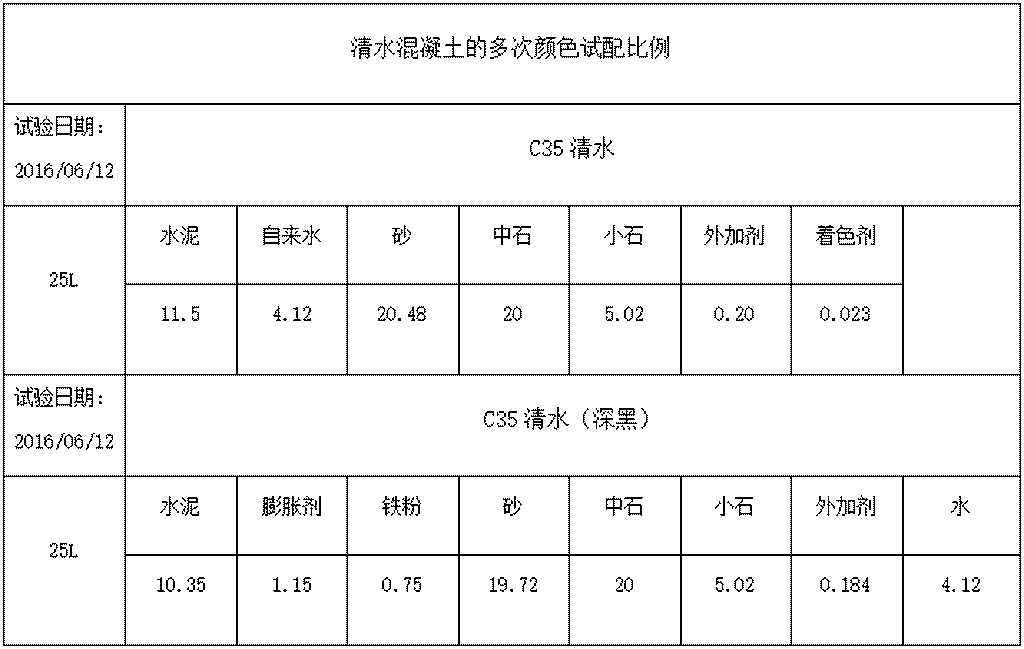

▲不同颜色适配比例表

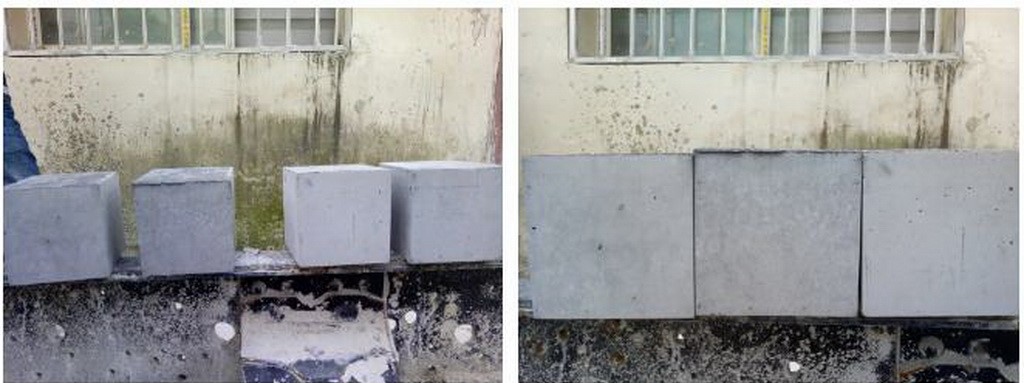

▲现场混凝土颜色试块
▲现场混凝土颜色试块

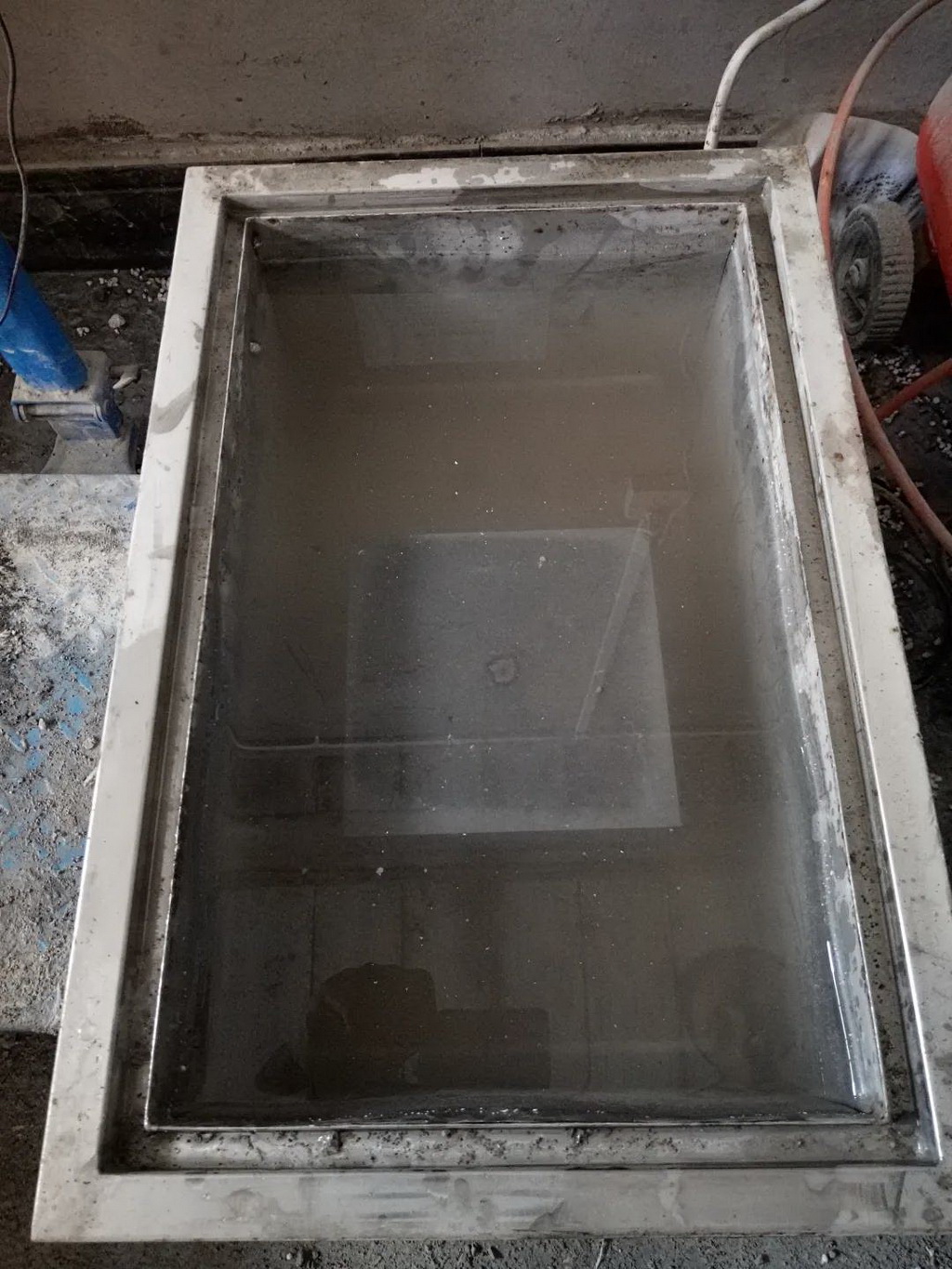

▲煮泡测试图片
▲清水混凝土小样板
04 制作工艺简介
该清水混凝土建筑物为纯人工工艺，对施工的条件、环境和工艺等要求极为苛刻，从材料选材、深化设计、下料安装到浇筑成型，全方位、一体化、精细化的施工流程，保证了原有的建筑风格。
1、深化设计

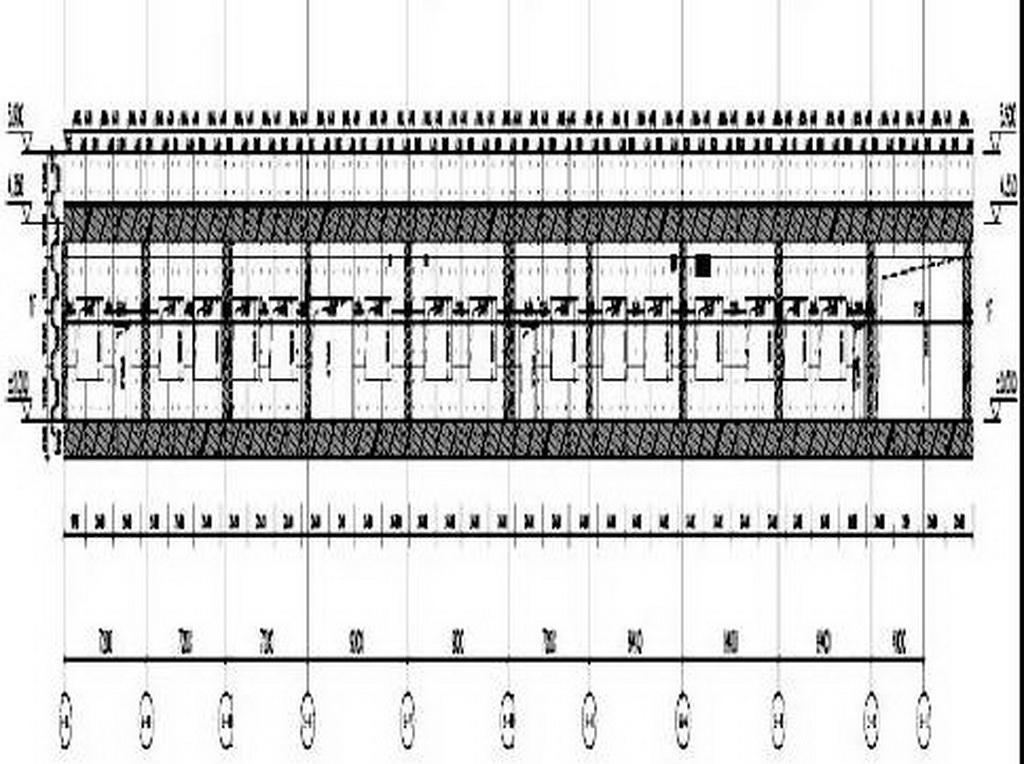

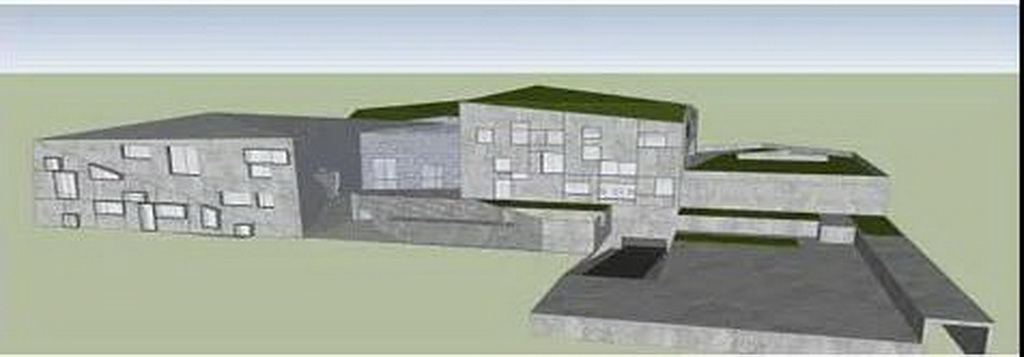

本项目模板深化设计思路为：1200mm*2400mm横向排列，立面采用纵横明缝条分割异型立面，门、窗洞口模板采用模板整数倍。异形窗翻边采用三维模型参数化，通过Grasshopper插件进行展开，建筑物整体效果协调统一，为一次性浇筑打下坚实基础。

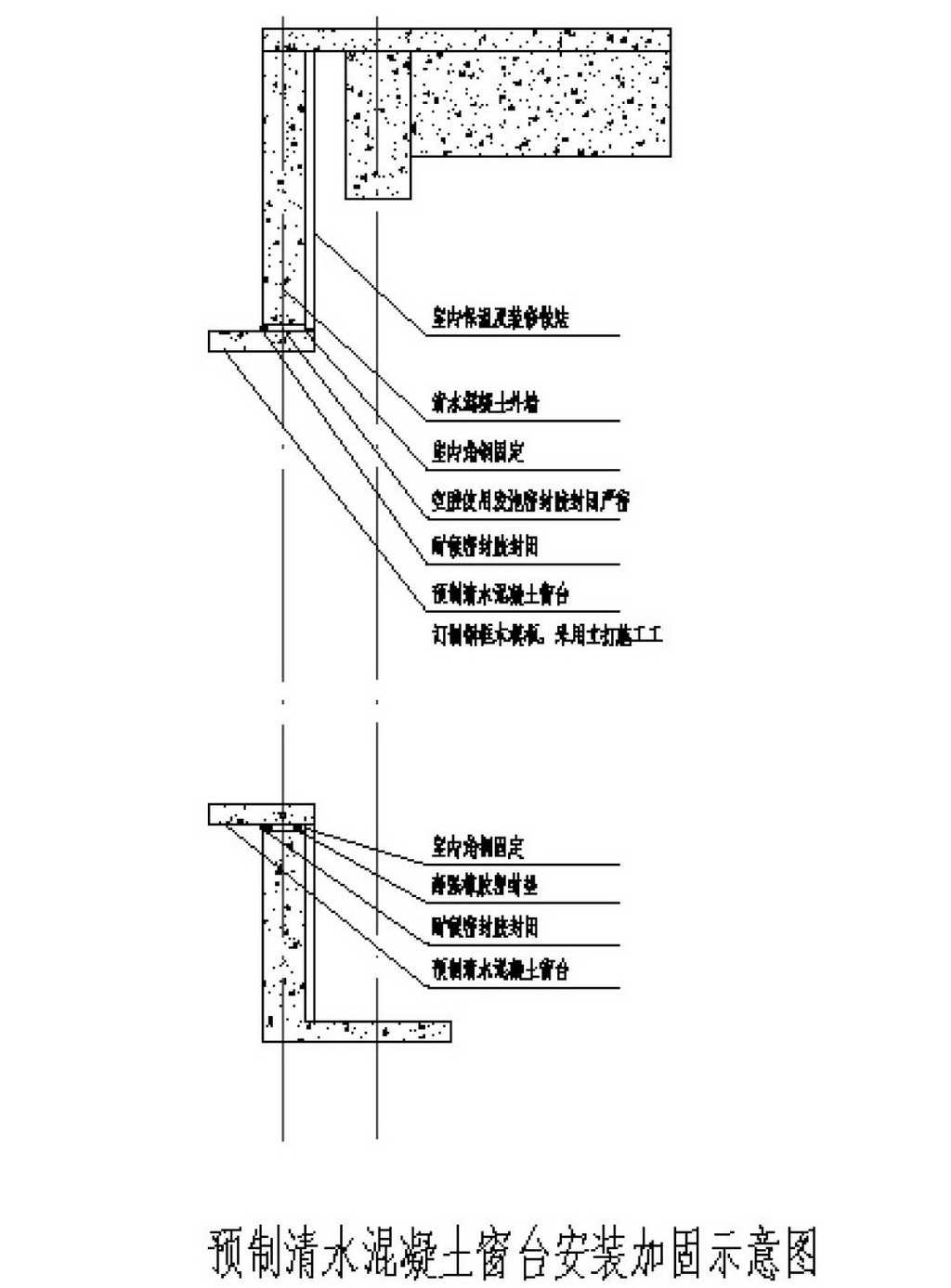

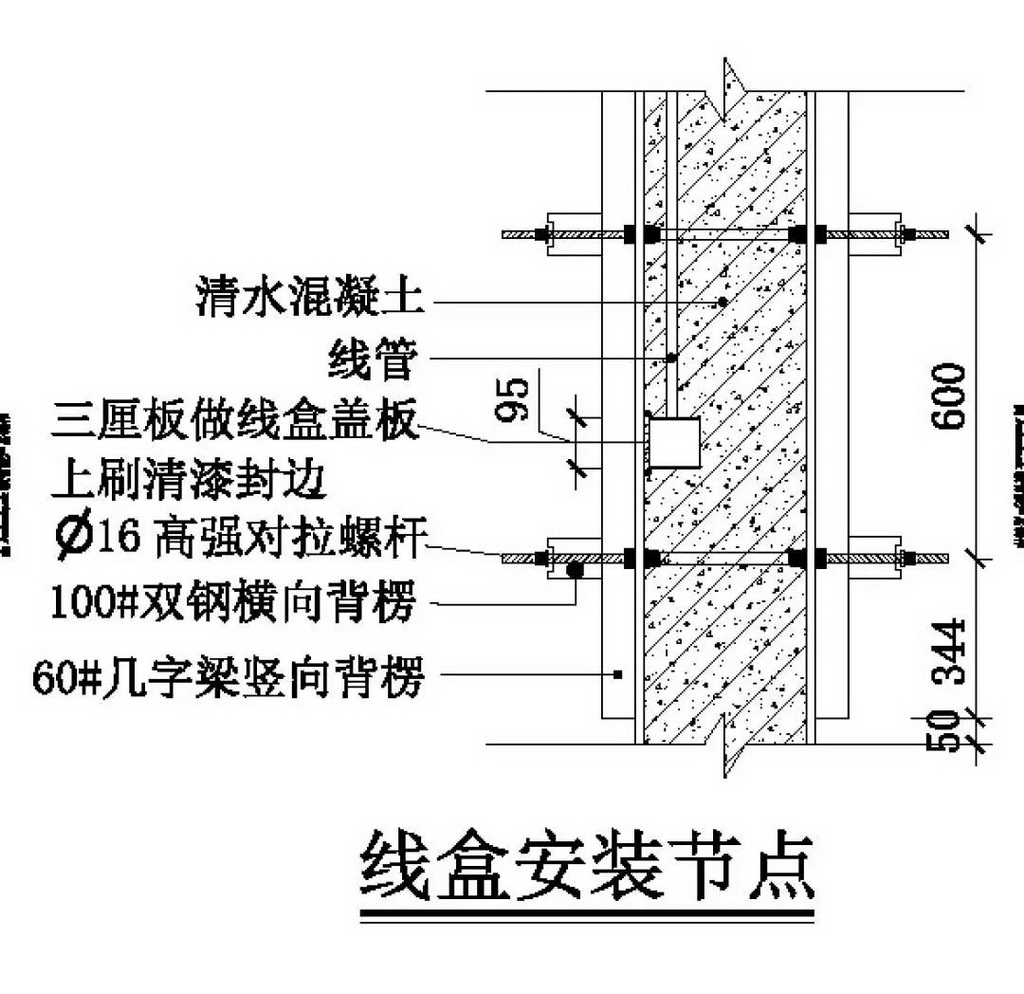

2、窗洞口做法及线盒做法节点
该项目门窗全部为异形门窗洞口，尤其是折墙面窗户设置了外凸的现浇清水混凝土门窗造型，造型门窗的防水性能是该部位控制关键技术点，项目开创性采用了门窗造型和外墙一次浇注成型技术，保证了效果的同时兼顾了功能安全。

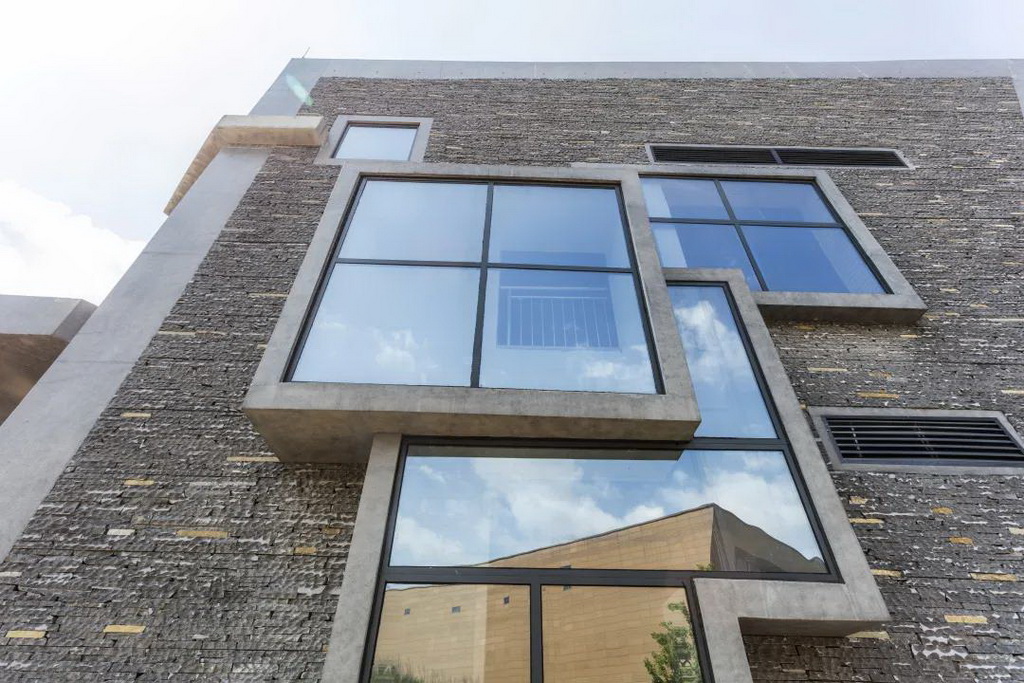

▲外凸的异形窗户
该建筑物回归原始与自然，极大的呈现了视觉上的感官，完美的诠释了空间与时间的融合。
05 环保与节能简介
作为全省优质工程的代表，贵州轻工职业技术学院图书馆在建设过程中不仅采用了许多先进工艺，还融入了不少节能环保的理念：
1、通过清水混凝土的应用，解决了大量外墙装饰材料的应用，达到了返璞归真和节能绿色的效果。
2、在混凝土本身配合比方面，大量应用当地废旧石材进行二次加工成型石子和机制砂，对当地废旧材料利用做出了贡献。
3、混凝土配比中大量应用了电厂尾矿掺加技术，使用电厂燃煤废弃物加工成型粉煤灰作为混凝土本身掺加材料。
4、通过项目实施应用了尾矿沙石骨料6000吨，电厂燃煤废弃物300吨。
▲馆内自习区域
“功能化、智能化、绿色化”是贵州轻工职业技术学院图书馆的特点和亮点，其工艺难度和施工质量更是获得业内好评。该建筑物结合了校内的特色，把图书馆更好地融进了现有的校园生态美丽的概念里面，做到建筑和山地、建筑和环境、建筑和人文自然融合。
