洱海生态廊道葭蓬村驿站

发布时间:2024年05月07日 [返回列表]

项目地址 :云南,大理

建筑面积 :229.57㎡

清水面积 :2,900 ㎡

主持设计 :赵扬

建设单位 :云南建投

设计单位 :赵扬建筑工作室

建筑摄影 :陈颢、益汇达

总包单位 :云南建投十八公司

清水施工 :北京益汇达清水建筑工程有限公司


项目位于云南省大理市白族自治州下关镇葭蓬村,处于洱海廊道边,东临苍山,西面洱海。由赵扬主持设计,建设方为云南建设,云南建投十八公司总承包,北京益汇达清水建筑工程有限公司负责项目清水混凝土施工。

廊道内绿意盎然,项目场地里原本有一个水塘,东侧是葭蓬村,村子和水塘之间有杂树。平面上两条内凹曲线确定驿站朝向这片水面,同时对外形成后退一步的姿态拉开建筑与行人之间的距离。墙壁在立面同样呈现出一条平缓的曲线,像是从地面升起的新月。墙上留出洞口,与驿站外侧的生态廊道建立视觉联系,驿站柔和起伏的曲线呼应更远处的苍山。驿站弧形屋顶的高度被刻意压低,最矮的地方仅 2.2m,两边翘起,形成朝外望向景观的姿态,使人身处其中也不会觉得压抑。

驿站有两层,为了满足举办小型活动的使用需求,上下两层各设有活动空间。上层是单层超白玻璃围合的室内活动空间,旁边设有吧台方便后续运营。卫生间和厨房就藏在室内活动室下方,厨房通过旋转楼梯通向一层吧台后方。驿站两片墙体的内侧是两条路径,铺地石材就地取用,采用苍山当地的石头,靠近廊道的一条路上上下下连通两层活动空间,另外一条可以直接通向村子。


jiapeng-village-service-station-zhaoyang-architects_11

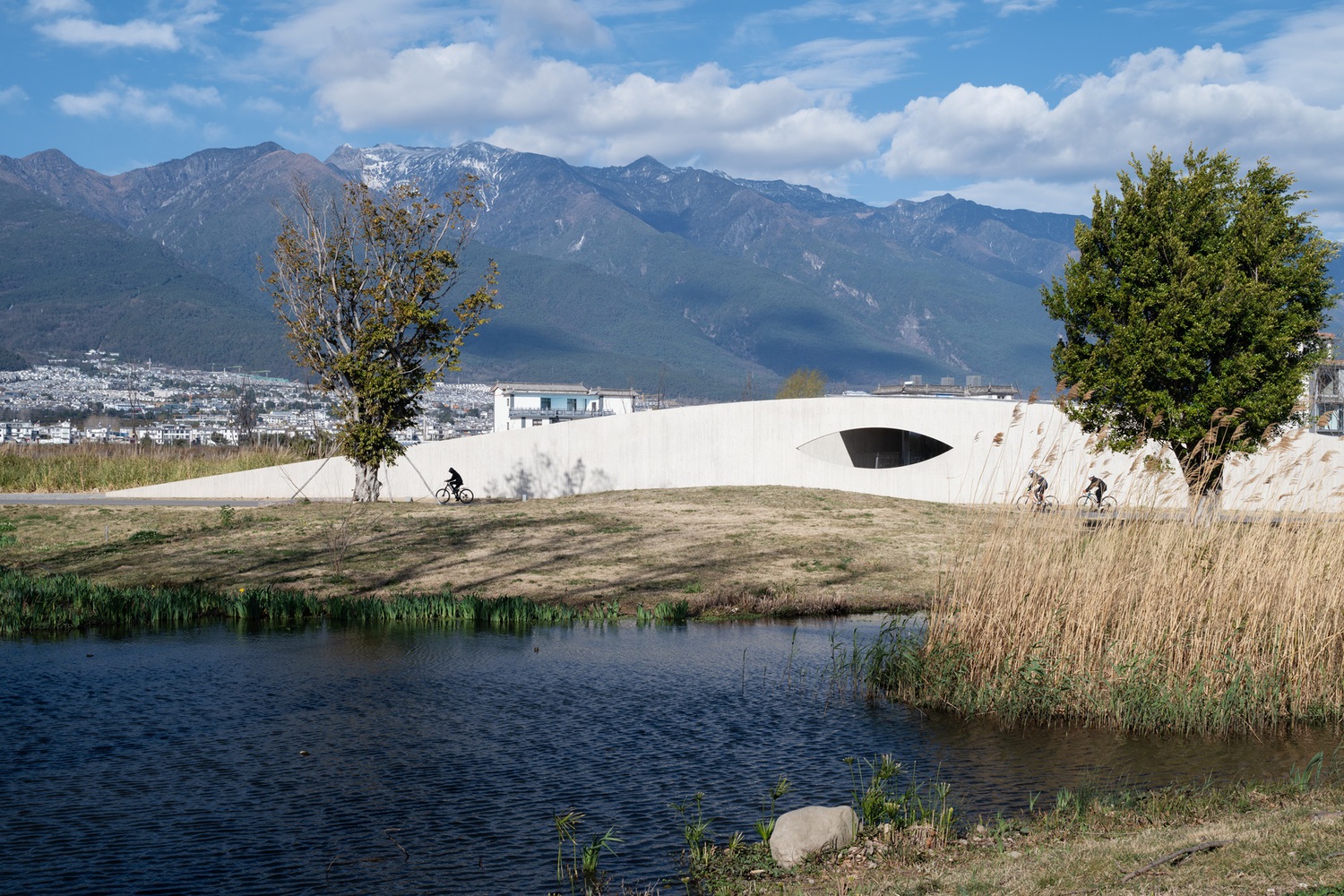

▲从湿地公园看驿站立面 © 陈颢


微信截图_20240322104650施工概况

#01、大样板施工概况

我项目部根据22#葭蓬村生态监测管理用房项目特色及技术难点,制作1:1项目样板构件,本样板展现了本项目除曲面吧台构件的典型清水构件。

本工程外立面清水混凝土结构设计形式较复杂,板、梁为倾斜设计。设计对梁、板结构均按清水混凝土设计,成型后的木纹清水混凝土表面不作任何修饰,以木纹清水混凝土自然状态为饰面,强调木纹清水混凝土的自然表现机理。因此,本工程清水混凝土等级要求高;确保木纹清水混凝土的表面平整、色泽一致是重点。

为此,施工时从施工作业人员的选择、模板的设计、制作与安装工艺,钢筋的绑扎工艺,混凝土原材料的选择、外掺料的使用、浇捣工艺、养护及成品保护等诸多方面严格控制和管理。


▲样板图片


#02、模板安装工程

1)钢管脚手架搭设

(1)外围脚手架搭设:考虑主体为正圆形的形态,本工程中脚手架搭设材料使用钢管脚手架。纵向杆间距900mm,横向杆间距1500mm,步距1500mm;外设剪刀撑,架外挂密目网,水平杆件用钢管弯弧机根据现场放样形状进行弯曲。

(2)内支撑脚手架搭设:本工程支撑系统采用钢管脚手架加600#顶托和扣件锁死的方法,脚手架均采用φ48(直径)×3.00mm(壁厚)钢管搭建接成整体,纵横间距为900mm×900mm,步距为1500mm。水平杆件用钢管弯弧机根据现场放样形状进行弯曲。

图片2(1)
▲满堂脚手架模型


2)模板安装及加固

圆弧背楞制作前,将木制龙骨采用地面放样方式钉做,通过完成的弧形木制龙骨及相对应的标高,控制内侧水平钢管的搭设,带线控制整个样板的龙骨支撑。铺设好木制弧形龙骨后,考虑到钉眼及最终效果,预先根据深化设计安装一层衬板,采用12mm清水专用定制进口太尔膜纸清水模板作为衬板,衬板上满铺装4000 mm×80mm×10mm清水专用定制木纹清水模板面层。安装螺杆,利用螺杆、以及水平方向的钢管和纵向的钢筋来控制外模板的安装,安装时严格按照深化设计图纸进行。

(1)水平背楞安装:

采用三层12mm厚模板拼接而成,上下间距200mm。在深化过程中将背楞上标记刻度线,每层背楞以刻度线为准对齐,按顺序依次安装。


图片2(2)

弧形墙定位背楞


(2)衬板安装:

模板背楞板安装完后即可进行衬板安装。衬板安装前,根据构件曲面平顺方向方向,对影响衬板平顺背楞进行切割打磨。衬板采用12mm厚清水专用定制进口太尔膜纸清水模板制作,因22#驿站墙身造型为曲面,需根据曲率大小切割成不等宽的条状模板进行拼装。

(3)螺杆清水定制堵头安装:

木纹板安装完成后根据模板加固螺杆位置进行螺杆孔洞钻凿。防止浇筑混凝土时,混凝土浆液从螺杆洞缝隙溢出,出现蜂窝麻面现象,在螺杆洞上安装成品“M12×T16mm 45#钢定制五接头对拉螺栓堵头”,穿孔M12×T16mm 45#钢定制五接头对拉螺栓间距按纵间距480mm,水平间距560mm进行设置。

(4)木纹清水模板加固体系安装:

剪力墙墙体两侧采用6000mm×75mm×70mm铝合金E型梁背楞和36mm×80mm雕刻定型木质背楞作为次龙骨(间距150mm、水平方向布置)。外侧主龙骨为Φ48双排钢管(间距480mm、竖向布置)。水平间距560mm、竖向间距480mm设置M12×T16mm 45#钢定制五接头对拉螺栓,第一排五接头对拉螺栓自地面向上150mm内设置,墙端使用Φ16mm高强对拉螺杆辅助加固。


图片2(6)


图片2(7)
墙模板立面示意图


#03、清水混凝土浇筑要点

(1)清水墙体混凝土下料使用串筒进行下料,串筒长度根据每次混凝土浇筑高度确定,通过将泵管直接伸入模板底,主要解决以下几方面问题:

1)有效减少混凝土自由落体高度,控制混凝土离析现象,避免混凝土根部出现“烂根”现象;

2)有效避免混凝土石子直接冲击模板,减少模板的受损,有效减少“泪痕”现象。



图1清水混凝土下料串筒施工示意图

1-清水覆塑模板;2-清水混凝土墙体


(2)浇筑时采用标尺杆对分层厚度进行控制,分层下料、分层振捣,每层清水混凝土浇筑厚度要严格控制在1000mm以内,振捣时应注意“快插慢拔”,并使振捣棒在振捣过程中上下略有抽动,且上下清水混凝土振动均匀,从而使清水混凝土中的气泡充分上浮消散。

(3)直墙墙体的清水混凝土浇筑下料口示意图及振捣下棒要点:清水混凝土直墙的振捣使用Φ50振捣棒,采取分层浇筑、分层振捣(用标尺杆并辅以高能电筒照明随时检查清水混凝土高度及振捣情况),振捣上层时,应插入下层50mm~100mm。为保证振捣密实,墙体振捣点呈梅花型布置,移动间距不大于振捣作用半径的1.5倍(即500mm左右)。



图2 直墙清水混凝土浇筑下料口示意图

1-清水混凝土覆塑模板;2-振捣棒;3-清水混凝土


微信截图_20240322104650完工效果

从下关一路向北蛇行的大理洱海生态廊道,经过洱滨村,就一直掩映在密林身后,跟洱海保持了相当的距离。将要接近葭蓬村的时候,它不得不避开密集的民房而转向一段开阔的岸线。葭蓬村驿站这块三角形的用地也就是因为廊道的这个扭转才被“挤”出来的。这个扭转所对应的转弯半径暗示了一种速度感。我们用一个曲面来呼应这种速度感,同时又隔离开廊道上往来穿梭的能量,在曲面的另一侧营造相对安静的氛围。


DJI_0843
DJI_0839
▲驿站鸟瞰图 ©益汇达


jiapeng-village-service-station-zhaoyang-architects_13

▲北向鸟瞰 ©陈颢


jiapeng-village-service-station-zhaoyang-architects_5
▲东北侧鸟瞰 © 陈颢


弧墙的另一侧要为游人的停留和休憩做设计。我用一个咖啡馆把场地从北到南切分成三段。北侧是一个面对池塘和杂木林的广场,南侧是一个口袋形的下沉庭院,咖啡馆的界面是透明的,可以吸纳两侧风景。弧墙中部留出一个眼睛形状的开口,在视线上起到沟通内外的作用。

jiapeng-village-service-station-zhaoyang-architects_6

▲墙面与山景 © 陈颢


jiapeng-village-service-station-zhaoyang-architects_26

▲眼睛形状开口 © 陈颢


从廊道对面的湿地公园看过去,整个驿站舒缓地帖服在大地上,形成一个不争不强的中景。既是对湿地公园的空间限定和围合,也衬托着远处的苍山从山麓到山顶一层层逐渐隆起的轮廓。


DJI_0773

▲鸟瞰图 ©益汇达


jiapeng-village-service-station-zhaoyang-architects_14

▲咖啡厅北立面 ©陈颢


jiapeng-village-service-station-zhaoyang-architects_27

▲从南入口坡道看向咖啡馆 ©陈颢


jiapeng-village-service-station-zhaoyang-architects_25
▲清晨摄入庭院的阳光 © 陈颢


公共卫生间和厨房安排在咖啡馆楼下,和下沉庭院的标高相联系。为了弱化空间下挖的感觉,我们把咖啡馆的地面抬高了将近一米,这样就在咖啡馆、下沉庭院、北侧的小广场和廊道之间形成了不同的高差关系。


c556c08b6c3599422bc69013425ab4e
▲眼睛形状开口 ©益汇达


jiapeng-village-service-station-zhaoyang-architects_22

▲地下厨房入口回望 ©益汇达


jiapeng-village-service-station-zhaoyang-architects_3

▲下沉庭院东北角 ©益汇达


jiapeng-village-service-station-zhaoyang-architects_19
▲咖啡馆室外东南角 © 陈颢



咖啡馆的顶面也处理成向下垂落的弧面,一方面呼应两侧墙体的轮廓,强化了檐下空间南北方向上的连续感,同时在结构上也为屋顶的反梁提供了足够的空间。于是,这两道弧墙夹举着光滑的弧形顶棚,定义了这个房子最基本的空间建构。


jiapeng-village-service-station-zhaoyang-architects_17

▲咖啡馆连接驿站南入口的坡道 ©陈颢


jiapeng-village-service-station-zhaoyang-architects_21

▲咖啡馆连接驿站南入口的坡道 © 陈颢



jiapeng-village-service-station-zhaoyang-architects_20
▲咖啡馆室内看苍山 © 陈颢


紧贴着两道弧墙有两条路径南北穿越整个场地。靠西侧有坡道将地面缓缓抬升至咖啡馆,然后再从北侧的大台阶走到靠着湿地的小广场。从廊道东北方向接近时,弧墙弯曲敞开形成一个邀请的姿态,将廊道上的行人自然引入广场,咖啡馆的东头和弧墙之间是一段通往下沉庭院的台阶,同时也安排了进入公共卫生间的入口。


jiapeng-village-service-station-zhaoyang-architects_15

▲咖啡馆夜景 © 陈颢


jiapeng-village-service-station-zhaoyang-architects_7

▲墙面与山景 ©益汇达


jiapeng-village-service-station-zhaoyang-architects_1

▲下沉庭院夜景 © 陈颢

微信截图_20240322104650项目图纸

zong-ping-mian-tu-4

▲总平面图

ceng-ping-mian-tu-1

▲一层平面图

fu-ceng-ping-mian-tu-5

▲负一层平面图

pou-mian-tu-2-2

▲剖面图


清水混凝土具有朴实无华、自然沉稳的外观韵味,可以表达出建筑情感,能产生一种低调奢华的艺术效果。






部分资料来源:赵扬建筑工作室、建日筑闻
